PC/PBT/東莞晟泰科技/ENH2900NC
/耐候阻燃
165
應(yīng)用領(lǐng)域：
電子電器制品,電子產(chǎn)品外殼
材料特性：
耐酸堿耐化學(xué)
可對比(國際對標(biāo))：
暫無
顏色：
本色
基材：
正牌新料
填充物及比例：
暫無
出廠價(jià)： 22000元/噸
已試用： 0 次
產(chǎn)品描述 材料認(rèn)證 物性數(shù)據(jù) 相關(guān)博文

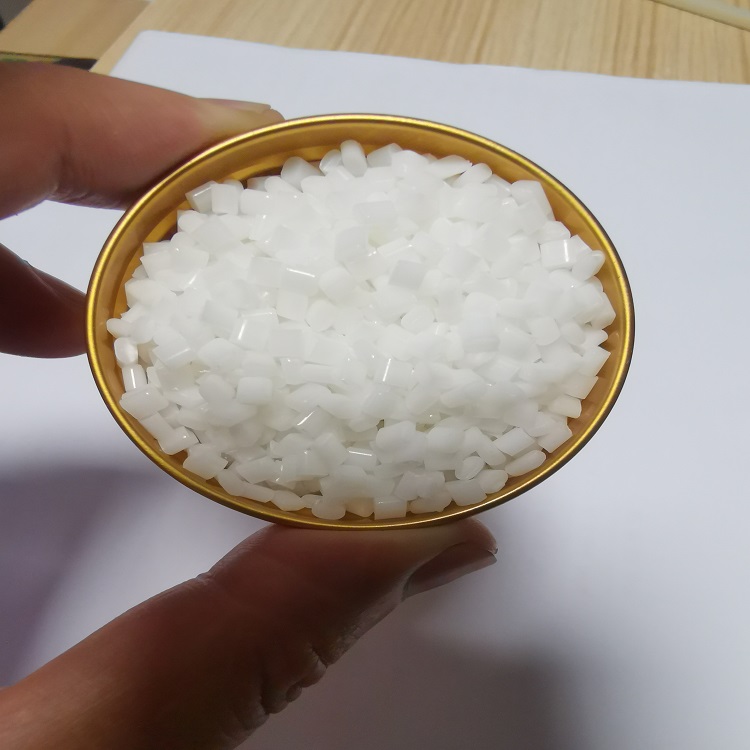

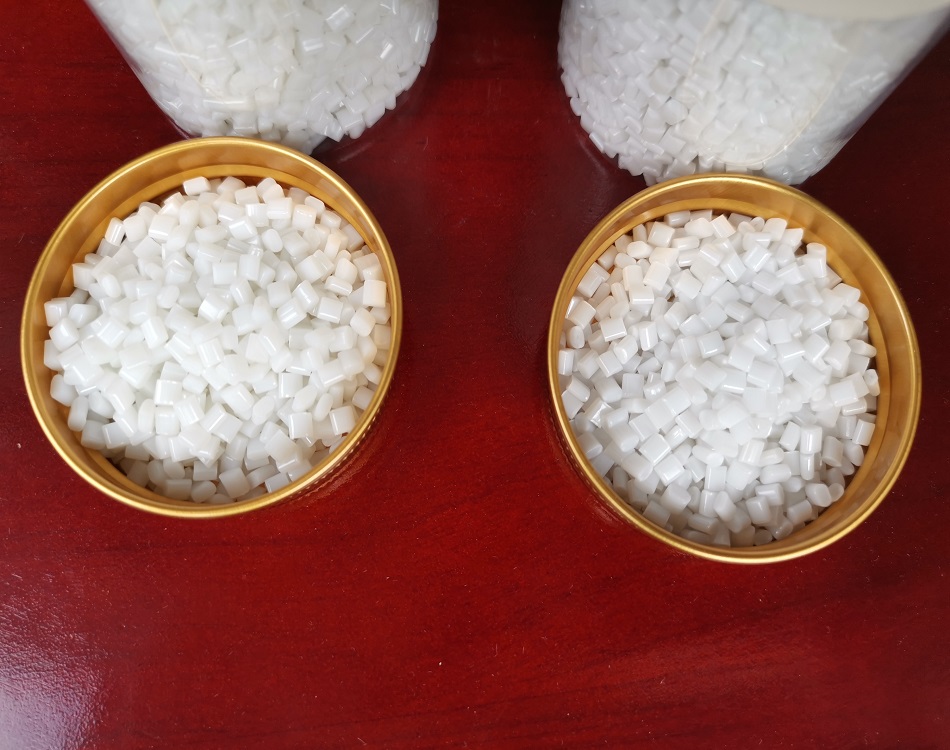

產(chǎn)品描述
塑米王SUMIWANG PC+PBT ENH2900NC 物性表
|
基本信息 |
|
|
特性 |
· Chlorine Free · 抗撞擊性，高 · 良好的流動性 · 耐化學(xué)性良好 · 無溴 · 阻燃性 |
|
用途 |
· 電氣/電子應(yīng)用領(lǐng)域 · 電器外殼 |
|
加工方法 |
· 注射成型 |
|
物理性能 |
額定值 |
單位制 |
測試方法 |
|
比重 |
1.20 |
g/cm3 |
ASTM D792 |
|
熔流率（熔體流動速率） (266°C/5.0 kg) |
26 |
g/10 min |
ASTM D1238 |
|
收縮率 - 流動 (3.20 mm) |
0.50 到 0.80 |
% |
內(nèi)部方法 |
|
機(jī)械性能 |
額定值 |
單位制 |
測試方法 |
|
拉伸模量 1 |
2480 |
MPa |
ASTM D638 |
|
抗張強(qiáng)度 2 |
ASTM D638 |
||
|
屈服 |
63.0 |
MPa |
ASTM D638 |
|
斷裂 |
42.0 |
MPa |
ASTM D638 |
|
伸長率 3 |
ASTM D638 |
||
|
屈服 |
4.0 |
% |
ASTM D638 |
|
斷裂 |
65 |
% |
ASTM D638 |
|
彎曲模量 4(50.0 mm 跨距) |
2200 |
MPa |
ASTM D790 |
|
彎曲強(qiáng)度 5(屈服, 50.0 mm 跨距) |
89.0 |
MPa |
ASTM D790 |
|
沖擊性能 |
額定值 |
單位制 |
測試方法 |
|
懸壁梁缺口沖擊強(qiáng)度 (23°C) |
550 |
J/m |
ASTM D256 |
|
裝有測量儀表的落鏢沖擊 (23°C, Total Energy) |
65.0 |
J |
ASTM D3763 |
|
熱性能 |
額定值 |
單位制 |
測試方法 |
|
載荷下熱變形溫度 (1.8 MPa, 未退火, 3.20 mm) |
78.0 |
°C |
ASTM D648 |
|
維卡軟化溫度 |
95 |
°C |
ASTM D1525 6 |
|
可燃性 |
額定值 |
測試方法 |
|
|
UL 阻燃等級 |
UL 94 |
||
|
1.10 mm |
V-1 |
UL 94 |
|
|
1.50 mm |
V-0 |
UL 94 |
|
|
2.50 mm |
5VB |
UL 94 |
|
注射 |
額定值 |
單位制 |
|
|
干燥溫度 |
82.2 到 87.8 |
°C |
|
|
干燥時間 |
3.0 到 4.0 |
hr |
|
|
干燥時間，最大 |
8.0 |
hr |
|
|
建議的最大水分含量 |
0.040 |
% |
|
|
建議注射量 |
30 到 80 |
% |
|
|
料筒后部溫度 |
221 到 254 |
°C |
|
|
料筒中部溫度 |
221 到 266 |
°C |
|
|
料筒前部溫度 |
243 到 277 |
°C |
|
|
射嘴溫度 |
243 到 277 |
°C |
|
|
加工（熔體）溫度 |
243 到 277 |
°C |
|
|
模具溫度 |
60.0 到 82.2 |
°C |
|
|
背壓 |
0.345 到 0.689 |
MPa |
|
|
螺桿轉(zhuǎn)速 |
40 到 70 |
rpm |
|
|
排氣孔深度 |
0.038 到 0.076 |
mm |
|
備注:以上物性表參考使用，不作為設(shè)計(jì)標(biāo)準(zhǔn)，試料確認(rèn)為準(zhǔn)。 |
材料認(rèn)證
暫無
物性數(shù)據(jù)
暫無數(shù)據(jù)
